三極管的工作電壓條件

三極管主要是起放大作用，如果加點必須滿足以下條件，主要是對于NPN型三極管。

1、必須是直流工作條件，這樣才會使三極管處于開關或放大狀態；

2、構成用強電控制弱電的設備，因?yàn)樗幕鶚O工作電壓低；

三極管的工作原理

當我們?nèi)龢O管的基極沒有加電壓的時候，發射區的電子，因?yàn)榛鶚O正電場比較弱，而不能流向基極，如果基極加上正電壓之后，由外部電壓給基極補充正電場，而加強，這時候發射區的電子，才向基極移動，之后再繼續流向集電極，從而形成C極和e極的電流，這樣三極管就相當于一個開關了，這就是我們所說的無觸點開關的工作原理，廣泛應用于電子電路上面。

三極管的放大作用及特點

下面以NPN型為例，來討論三極管的放大作用。

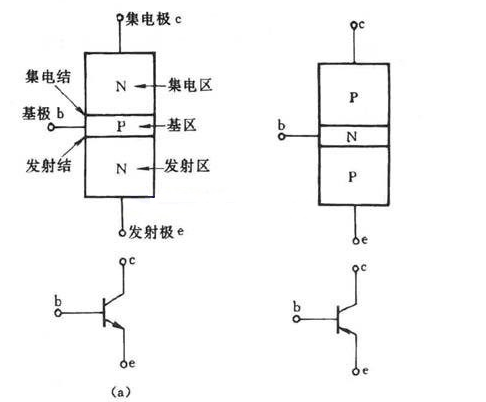

從三極管的內部結構來看，主要有兩個特點。第一，發射區進行高摻雜，因而其中的多數載流子濃度很高。NPN三極管的發射區為N型，其中的多子是電子，所以電子的濃度很高。第二，基區做得很薄，通常只有幾微米到幾十微米，而且摻雜比較少，則基區中多子的濃度很低。NPN三極管的基區為P型，故其中的多子空穴的濃度很低。

從外部條件來看，外加電源的極性應使發射結處于正向偏置狀態，而集電結處于反缶偏置狀態。

在滿足上述內部和外部條件的情況下，三極管內部載流子的運動有以下三個過程：1．發射 2．復合與擴散 3．收集。
