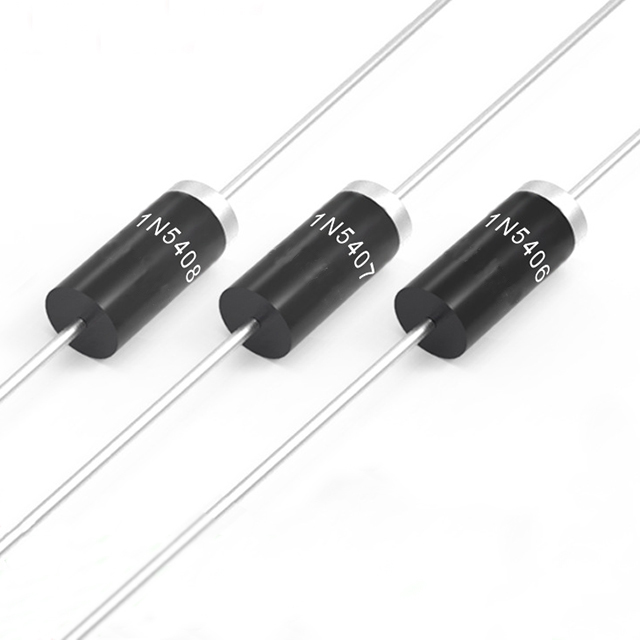

整流二極管用于將交流電轉換成直流電的半導體器件。二極管最重要的特性是它的單邊性。在電路中，電流只能從二極管的正極流入，從負極流出。通常它包含一個帶有兩個端子的PN結，正極和負極。

　　P區的載流子是空穴，N區的載流子則是電子，在P區和N區形成一定的勢壘。當施加的電壓使P區相對于N區為正時，勢壘減小，并且在勢壘的兩側附近產生存儲載流子，其可以通過大電流并具有低電壓降(典型值為0.7V)，這被稱為正向傳導狀態。

　　整流二極管一般是平面硅二極管，用于各種電源整流電路。選擇整流二極管時，應考慮以下重要參數。

　　1.零偏置電容CO：指二極管兩端電壓為零時擴散電容和結電容之和。值得注意的是，由于制造工藝的限制，即使是同一類型的二極管，其參數也有很大的分散。手冊中給出的參數通常是一個范圍。如果測試條件改變，相應的參數也會改變。例如，1N5200系列硅模制整流二極管在25°C下測得的IR小于10uA，而在100°C下的IR小于500uA。

　　2.最大平均整流電流IF：指二極管在長期運行期間允許通過的最大平均正向電流。電流由PN結的結面積和散熱條件決定。在使用過程中，應注意通過二極管的平均電流不應大于該值，并且應滿足散熱條件。例如，1N4000系列二極管的IF為1A。

　　3.反向恢復時間trr：指在規定負載、正向電流和最大反向瞬態電壓下的反向恢復時間。

　　4.最大反向工作電壓VR：指二極管兩端允許施加的最大反向電壓。如果大于該值，反向電流(IR)將急劇增加，二極管的單向?qū)щ娦詫⑹軗p，導致反向擊穿。通常，將反向擊穿電壓(VB)的一半作為(VR)。例如，1N4001的VR為50V，1N4002-1n4006為100V、200V、400V、600V和800V，而1N4007為1000V

　　5.擊穿電壓VB：指二極管反向伏安特性曲線急劇彎曲點的電壓值。當反向為軟時，它是指給定反向泄漏電流條件下的電壓值。

　　6.最大反向電流IR：二極管在最大反向工作電壓下允許流過的反向電流。該參數反映了二極管的單向?qū)щ娦浴Ｒ虼耍娏髦翟叫。O管質量越好。

　　7.最大工作頻率fm：正常情況下二極管的最高工作頻率。它主要由PN結的電容和擴散電容決定。如果工作頻率超過fm，二極管的單向?qū)щ娦詫⒉荒芎芎玫胤从吵鰜怼＠纾?/span>1N4000系列二極管的頻率為3kHz。此外，快速恢復二極管用于高頻交流電的整流，如開關電源。

　　江蘇新邦微半導體有限公司，是一家集研發、生產、銷售于一體，致力于功率半導體封裝測試等領域的產業發展的廠家。公司創始人在二三極管行業深耕18年，服務客戶1300余家，公司主營產品為各類功率二極管(整流二極管)、三極管、MOS場效應管等半導體電子元器件。
